微機保護測控裝置

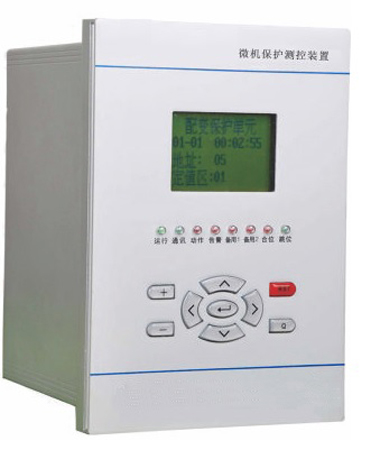

HZ系列微機保護測控裝置

型號：HZ系列
【概述】
HZ系列微機保護測控裝置采用系統化設計思想，測控、保護、通信網絡整體設計，統一開發的新型電廠、變電站綜合自動化產品。該產品具有開放式軟硬件系統、分散分
布式安裝與集中組屏相結合的安裝方式等特點。
【功能特點】

●多CPU設計，主頻高達150MHz；全漢化液晶大屏顯示。
●A/D采用同步采樣，精度高、響應快、系統穩定性好。

●樹形菜單，跳閘報告、告警報告，遙信、遙測等漢字標識明確。

●系統自檢、自我診斷功能提高了系統運行的可靠行。

●RS485和eCAN等多種通訊方式可選。

●GPS對時功能，可接收分脈沖、秒脈沖或IRIG-B格式脈沖。

●開入信號、開出信號邏輯均可靈活組態。

●交直流通用操作回路，方便現場使用。

●全功能設計，低頻減載、低壓減載、小電流選線功能等。

●故障記錄、諧波分析、工作狀態可定值手動自動切換。

【技術 參數】

額度數據：電壓100V;電流1A、5；頻率50Hz。

測量誤差：電壓、電流≤0.3%；有（無）功功率≤0.5%

整機功耗：工作≤20W，保護≤30W.

輔助電源：220VAC/D110VAC/DC

耐壓強度：2.5KVAC，漏電流0.5mA，1分鐘

工作環境：溫度-25~60℃ 濕度10%~90%RH

貯存環境：溫度-40~70℃ 濕度10%~95%RH

選型表：

產品名稱	產品功能	產品名稱	產品功能
HZ-2000K	微機線路保護測控裝置	HZ-3000R	微機電容器保護測控裝置
HZ-2000B	微機配變保護測控裝置	HZ-3000DJ	微機電動機保護測控裝置
HZ-2000M	微機母聯保護測控裝置	HZ-3000BT	微機備自投保護裝置
HZ-2000P	微機電壓綜合測控裝置	HZ-3000S	微機所用變保護測控裝置
HZ-2000R	微機電容器保護測控裝置	HZ-3000XX	微機小電流接地選線保護裝置
HZ-2000DJ	微機電動機保護測控裝置	HZ3000Z	微機主變壓器差動保護裝置
HZ-2000XH	信號告警裝置	HZ-3000H	微機主變壓器高后備保護裝置
HZ-3000K	微機線路保護測控裝置	HZ-3000L	微機主變壓器低后備保護裝置
HZ-3000B	微機配變保護測控裝置	HZ-3000F	微機主變壓器非電量保護及操作箱
HZ-3000M	微機母聯保護測控裝置	HZ-3000C	微機綜合測控裝置
HZ-3000P	微機電壓綜合測控裝置	HZ-3000X	微機通信管理機
