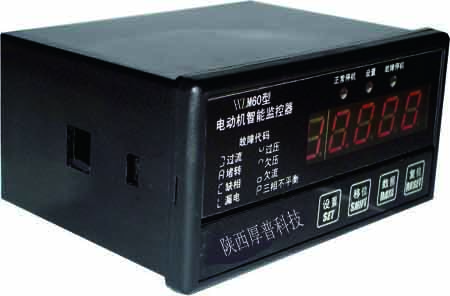

HZM60型電動機智能監控器

型號：HZM60系列
【概述】
HZM60系列電動機智能監控器是一款智能化、數字化、網絡化的控制器。該產品基于微處理器技術，將先進的網絡通訊技術和分布式智能技術融于MCC控制中心中，集全面的電機智能保護、運行狀態監控、故障記錄及網絡通訊于一體；可以查看測量數據、開關量輸入/輸出狀態、報警信息、故障信息管理、電機信息管理、參數設定和電機啟停等。并能滿足諸多啟動方式，在低壓控制終端MCC柜和1/4單元及以上各種抽屜柜中可直接安裝使用。
【功能特點】

●孔徑￠10。
●多種啟動方式。
●多重保護功能。
●可自主進行啟動參數設置。
●可自主進行輸入輸出參數設置。
●具有電機信息查詢功能。
●具有電機模擬量輸出接口。
●具有開關量輸入接口。
●具有RS485遠程通訊接口。
●具有可編程控制繼電器輸出接口。
【技術 參數】

繼電器輸出容量：5A/250V AC
啟動延時時間設定范圍：1~99S
過壓保護：當電壓高于設定值時，動作時間≤10S
欠壓保護：當電壓低于設定值時，動作時間≤10S
斷相保護：當任意一相斷開時，動作時間≤4S
三相不平衡保護：當三相電流和不為0時，動作時間≤4S
堵轉保護：當工作電流達到額度電流3.5倍及以上時，動作時間≤1S
短路保護：當工作電流達到額度電流8倍及以上時，動作時間≤0.2S
欠流保護：當工作電流小于設定額度值時，動作時間30S
過流保護：過載動作、時間、序號用戶自設定
接地及漏電保護：當接地及漏電電流大于設定值時，動作時間≤5S
模擬量輸出：4-20mA
通訊輸出：RS485協議
通訊協議：MODBUS-RTU
波特率：1200~9600bps

輔助電源：85~265V AC; 100~280V DC。

整機功耗：≤5W。

絕緣電阻：≥100MΩ500V DC.
耐壓強度：2.5KVAC，漏電流0.5mA，1分鐘

沖擊電壓：5KV(峰值），1.2、50us
抗電磁干擾：符合IEC255-22標準規定
抗脈沖干擾：符合IEC255-22-1標準規定

抗快速瞬變干擾：符合IEC255-22-3標準規定
抗振動性能：符合IEC255-22-4標準規定
工作環境：溫度-25℃~+55℃ 濕度10%~95%RH
貯存環境：溫度-40℃~+85℃ 濕度10%~98%RH
【基礎配置】
基礎 功能

型號	額度電流	自啟功能	保護 控制	報警功能	接地漏電	電壓保護
HZM60-1	0.3~40	●	●	▲	▲	▲
HZM60-2	41~120	●	●	▲	▲	▲
HZM60-3	121~6500	●	●	▲	▲	▲
