開關柜智能操控裝置

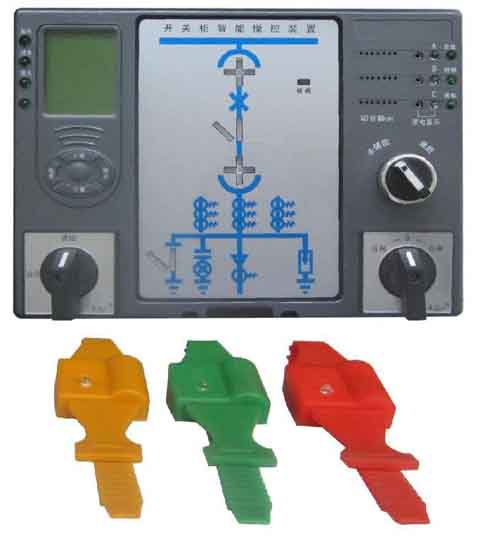

HXK-300D型開關柜智能操控裝置

型號：HXK-300D
【概述】
HXK-300D型開關柜智能操控裝置主要針對6KV、10KV、35KV以下中高壓開關柜開發設計的一種多功能智能化開關柜操控裝置。主要功能有開關柜一次回路模擬指示（斷路器分、合閘指示；工作實驗位置指示；隔離刀位置指示、接地刀位置指示、斷路器狀態指示、操作結構儲能狀態指示、高壓帶電指示、帶電閉鎖控制、溫濕度控制、溫濕度自動加熱除)柜內照明，智能語音防誤提示，RS485通訊電量參數測量，觸頭無線測溫等功能。該產品完善了開關柜的狀態指示和安全性能指示的新型設備，完全替代帶電指示儀、溫濕度控制器、一次回路模擬圖等設備。
【功能特點】

●中文液晶顯示。
●全電參數測量功能。
●分合閘線圈電壓測量。
●觸頭無線測溫功能。
●電能計量功能。
●柜內照明功能。
●遠方就地開關。
●RS485通訊功能
●語音防誤提示。
●一次模擬圖動態顯示。

●斷路器狀態動態顯示。

●手車位置動態顯示。

●接地開關位置動態顯示。

●彈簧儲能動態顯示。

●高壓帶電動態顯示。

●自動溫濕度控制。

●帶電閉鎖控制。
●人體接近語音提示。
●預編程功能。

●安全可靠，安裝方便。

【技術 參數】

顯示方式：液晶點陣

溫度測量范圍：-35℃~125℃
觸頭測溫范圍：0℃~100℃
濕度測量范圍：0%~100%RH
溫度測量精度：±1℃
觸頭測溫精度：±1℃
濕度測量精度：±5%
人體接近感應時間：≤3秒
人體接近語音提示時間：0~29秒
輔助電源：85~265V AC; 100~280V DC。

整機功耗：≤5W。

絕緣電阻：≥100MΩ500V DC.
耐壓強度：2.5KVAC，漏電流0.5mA，1分鐘

沖擊電壓：5KV(峰值），1.2、50us
抗電磁干擾：符合IEC255-22標準規定
抗脈沖干擾：符合IEC255-22-1標準規定

抗快速瞬變干擾：符合IEC255-22-3標準規定
抗振動性能：符合IEC255-22-4標準規定
工作環境：溫度-25℃~+55℃ 濕度10%~95%RH
貯存環境：溫度-40℃~+85℃ 濕度10%~98%RH
外形尺寸：180(長）X238（寬）X85（厚）
開孔尺寸：165(長）X220（寬）
【測量參數】
顯示功能

參數	精度	位數	范圍
電壓	0.2%	4	0～9999/kv
電流	0.2%	4	0～9999KA
有功功率	0.5%	4	-9999～+9999/KW
無功功率	0.5%	4	-9999～+9999/KVar
視在功率	0.5%	4	0～9999/KVA
功率因素	0.5%	4	-1.000～+1.000
頻率	0.2%	4	45～65Hz
有功電度	1.0%	9	0～99999999.9/KWH
無功電度	1.0%	9	0～99999999.9/KVarH
